Пиано

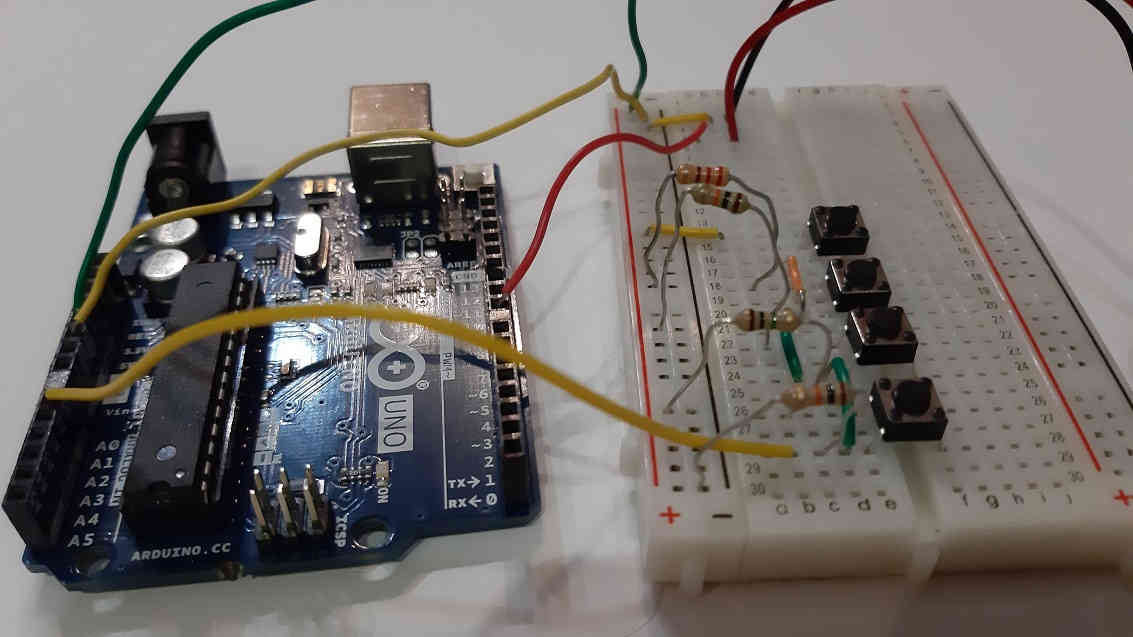

Днешния урок ще се казва „Пиано“. В него чрез прекъсвачи, които ще играят ролята на ноти, ще направим четири от нотите – до, ре, ми, фа. Вече сме свързали плюса и минуса на платката Бредборд към граунда и 5 V на платката Ардуино Уно. След това ще свържем един къс проводник от минуса към платката Бредборд. Ще свържем още един проводник от дигиталното пинче № 8 към Бредборд платката. След това свързваме и Пиезо, който ще издава звука на нотите. Свързваме още един къс проводник от плюса към Бредборд платката. Започваме с прекъсвачите. Първия и втория прекъсвач свързваме към крачето на проводника, както е показано във видеото. И двата прекъсвача свързваме чрез проводник. Слагаме и третия и четвъртия прекъсвач, който свързваме по същия начин чрез проводник. Ще са ни необходими два резистора от 10 К, 1 резитор от 220  и още един резистор от 1 Мега . Резистора от 220 Ома свързваме от плюса към едното краче на втория прекъсвач. Единия прекъсвач от 10 К към едното краче на третия прекъсвач. Резистора от 1 Мега  към крачето на четвъртия прекъсвач. Свързваме един проводник от аналоговото пинче А0 към второто краче на четвъртия прекъсвач. След това свързваме и последния резистор от 10 К ома към крачето на последния прекъсвач от минуса.
